投影网首发:坚果J7投影仪怎么样?机子内心长什么样?内部用料到底如何?下面来看看坚果J7旗舰级投影仪拆机报告,看看内部用料做工到底如何!
坚果J7这款智能投影是今年上半年坚果推出的旗舰级新品。它最大亮点除了蓝宝石玻璃镜片外,整体硬件水准提升也比较明显!这硬件配置我就不多说了,网上随便查查一大把的配置信息。但是坚果J7这内部工艺啊,内部到底长啥样啊,我相信你是查不到也看不到的。今天呢,我特地把坚果J7拆了,让大家看看坚果J7内部布局如何到底有什么料?投影网首发!投影网首发!投影网首发!undefinedundefined
首先看看外观

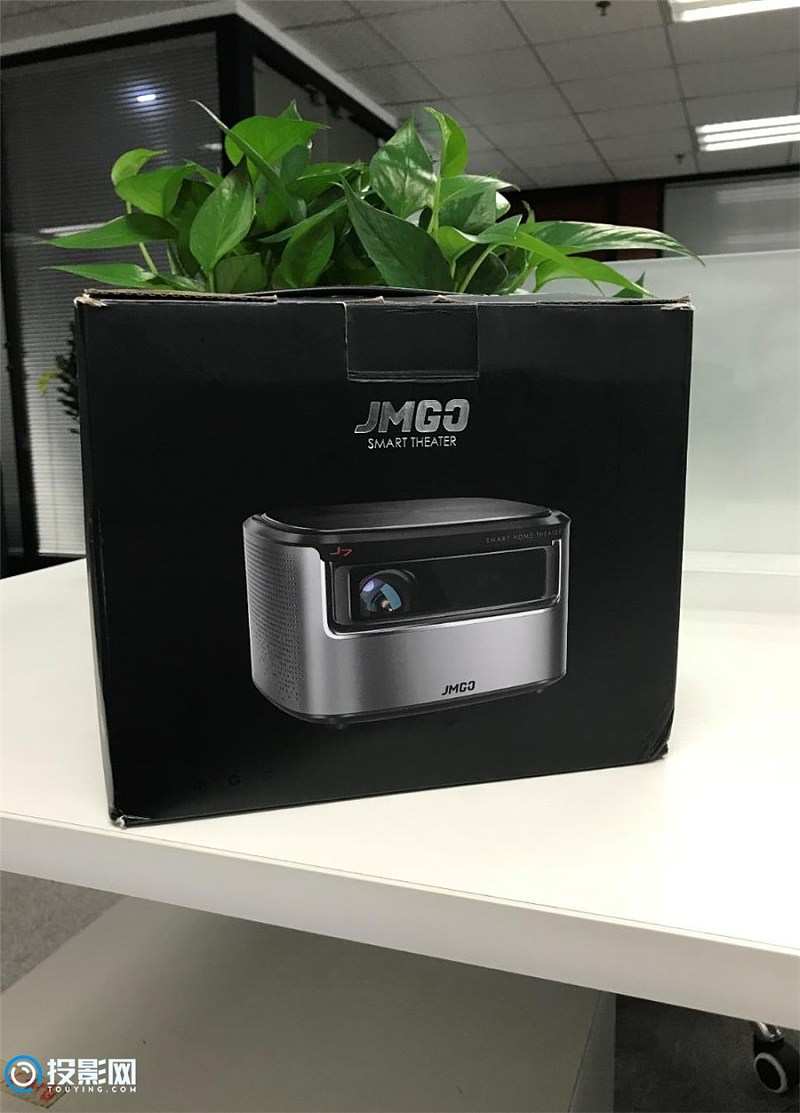

坚果J7投影仪使用的是时下流行的黑色包装盒,并无太多花哨元素,简单的黑色烫银工艺+提手。
打开包装后,呈现在眼前的是厚厚的保护海绵,并无很重的气味,点赞

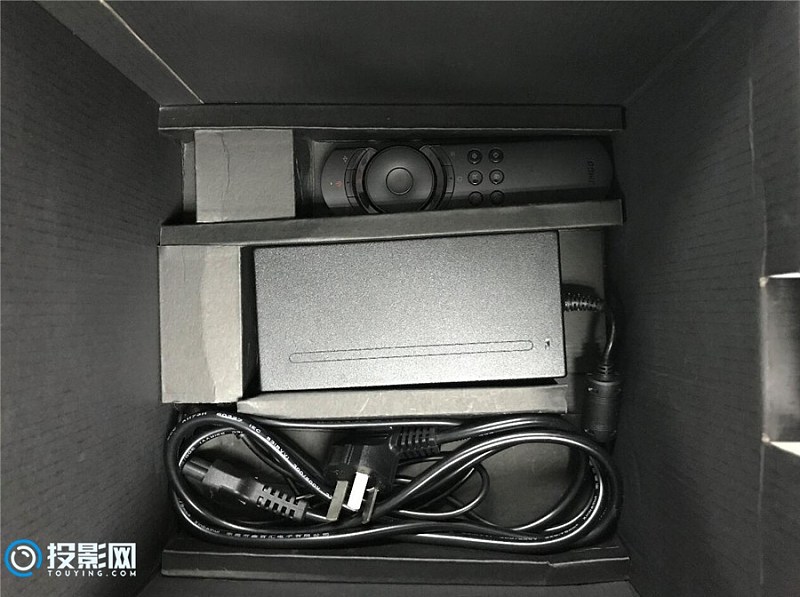

底部同样有保护海绵,海绵下方是电源适配器和遥控器

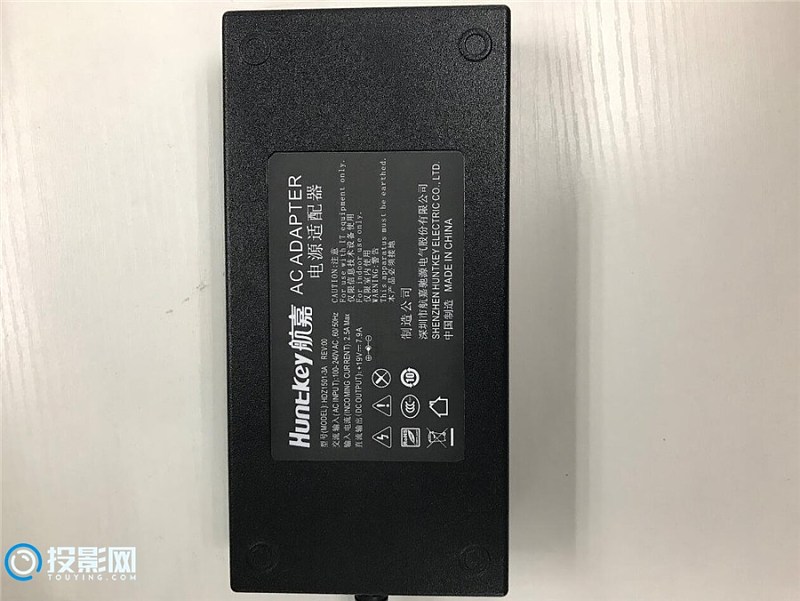

电源适配器源自知名电源供应商航嘉,19V/7.9A

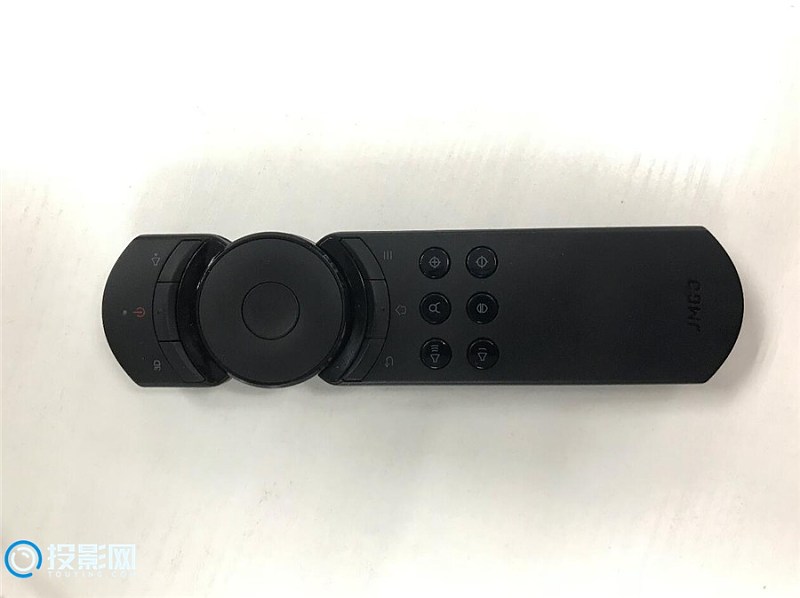

遥控器是坚果通用款,见仁见智

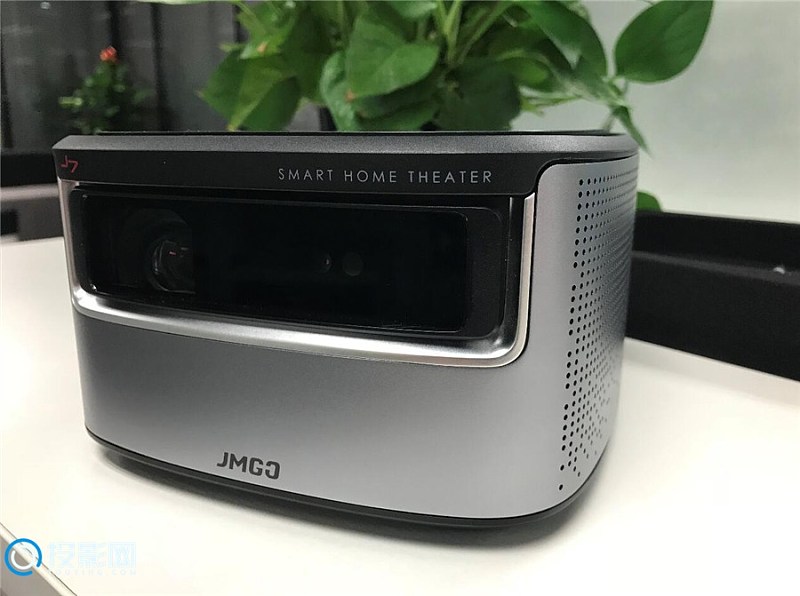

光机前方有一片镜片保护,一起隐藏在里的还有自动对焦摄像头和红外接收头

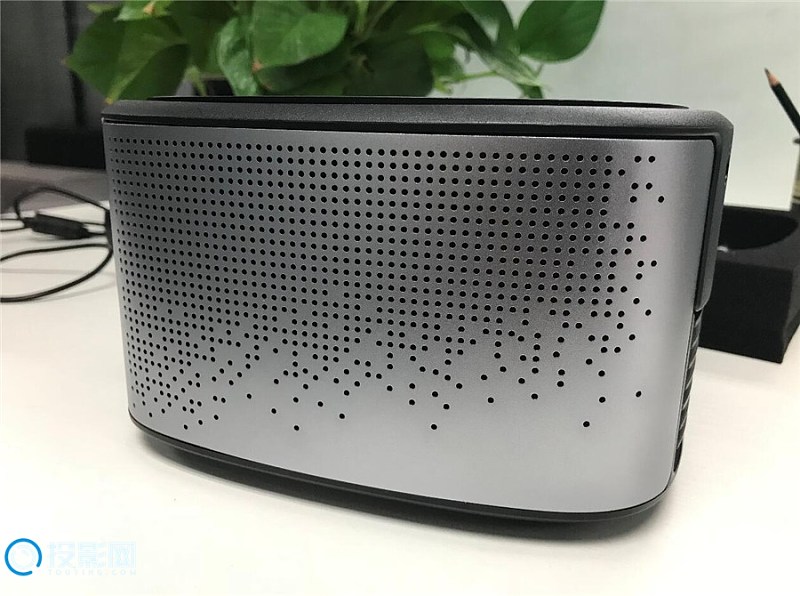

两侧布满了散热的小孔
后方是常见的接口,但SERVICE接口小编不知道是何用途,刷机用?HDMI虽然没有标ARC字符,但实测可以支持。下方是散热器通风口。

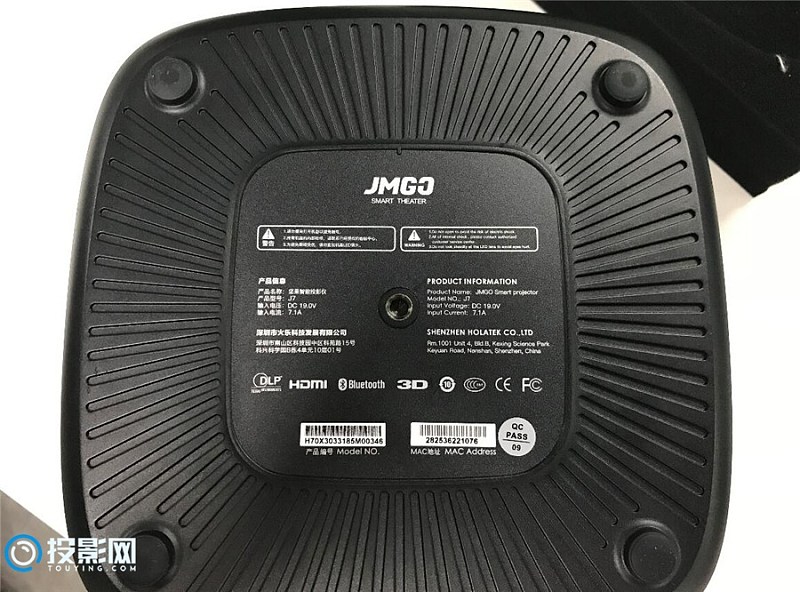

底部是铭牌和4个防滑垫,有标准螺丝孔可进行吊顶安装
正片来了,开始拆机。
先撬开顶部的装饰盖

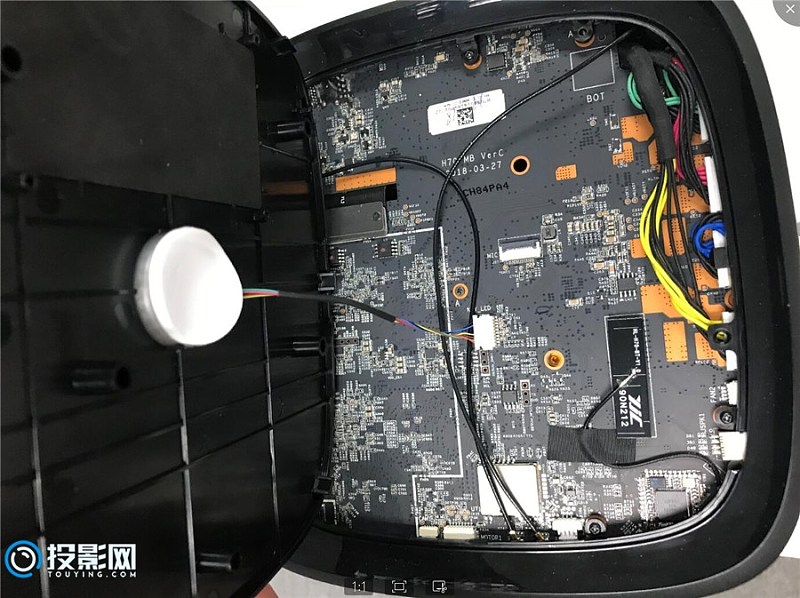

可以看到下方就是J7的主板,装饰盖下是坚果的标志性电源指示灯。要注意撬开装饰盖的时候别过于用力,避免拔断指示灯PCB的连接线。

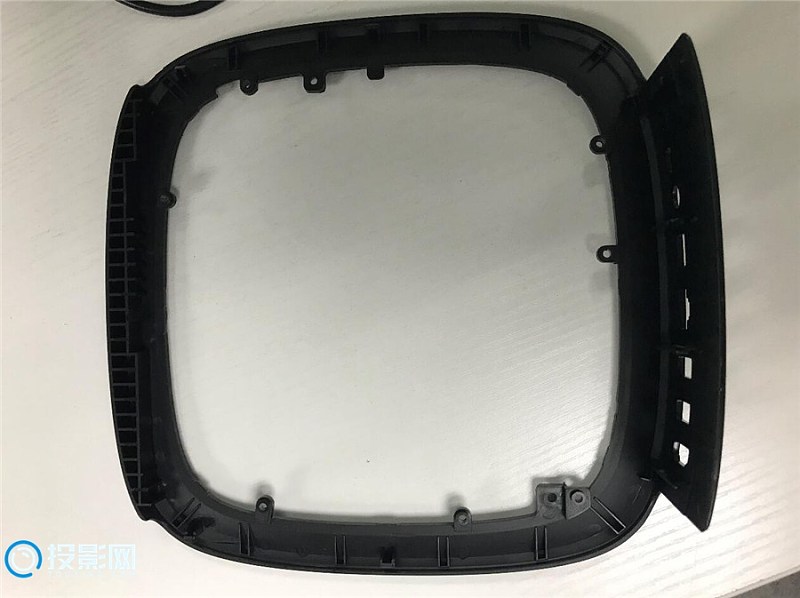

取下中框

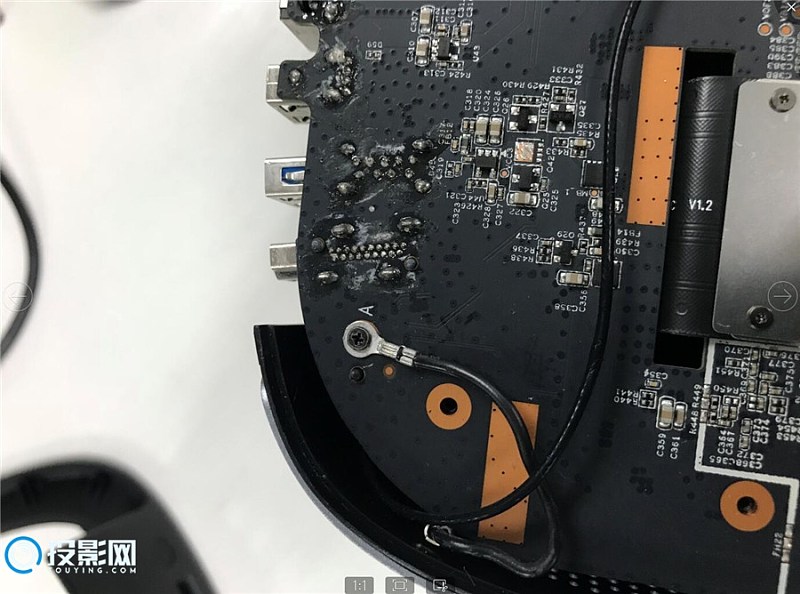

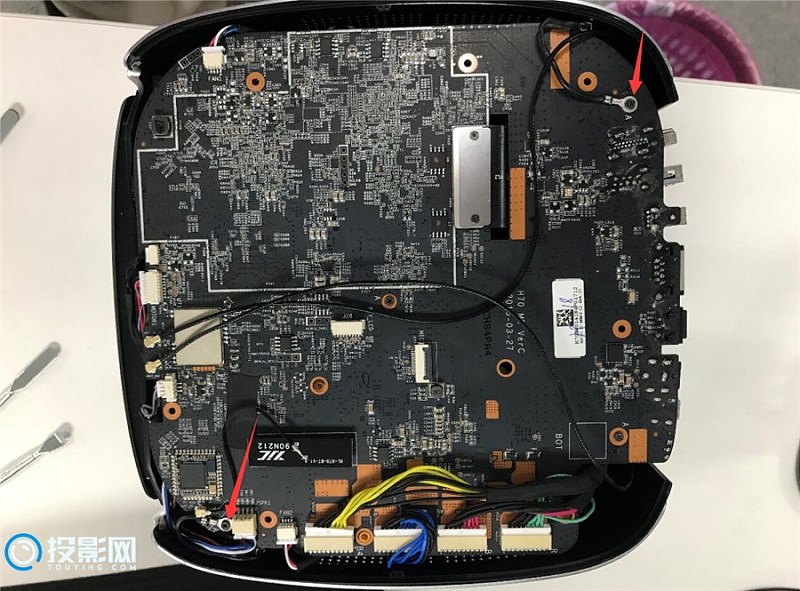

可以看到J7做了一些静电防护措施,图中箭头两处就是让PCB地和外壳地接触。在地大物博的天朝,尤其是北方冬天,静电可是一个大问题,严重点就会损坏光机……
接地处特写:

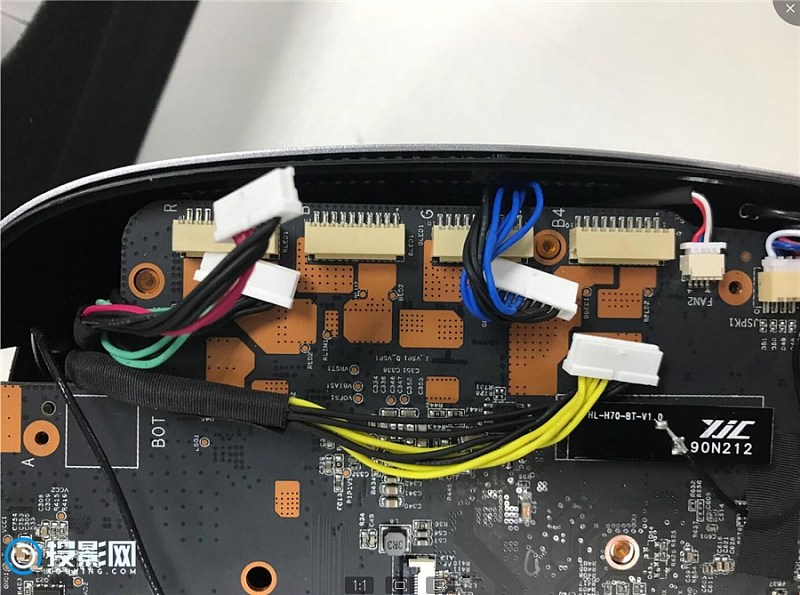

在取下主板之前,再看一下LED的驱动接线。LED驱动电流大、发热厉害,坚果在PCB上进行了漏铜处理,以便更好地散热。(但走线方式似乎不是那么工整,稍显凌乱。细看居然板上的丝印R\G\B居然和实际颜色并不对应,幸好小编拍了照片,否则待会按丝印提示安装回去的话,不知道会是什么后果……)
取下主板,先看看正面:

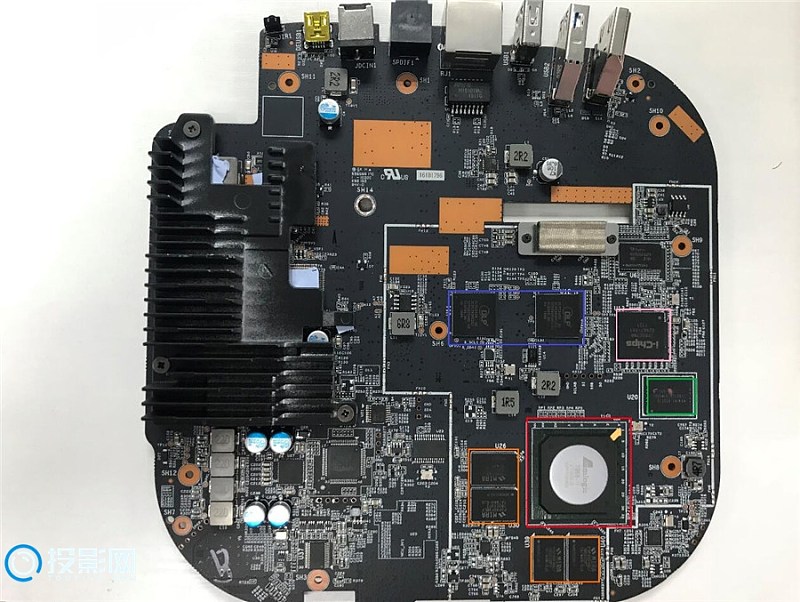

几乎所有的IC都在正面:
红色:Amlogic T968四核CPU,
橙色:4颗合计2G DDR3颗粒
绿色:16G eMMC
蓝色:TI DLP 3439图像处理芯片
粉色:i-Chips 788梯形校正芯片

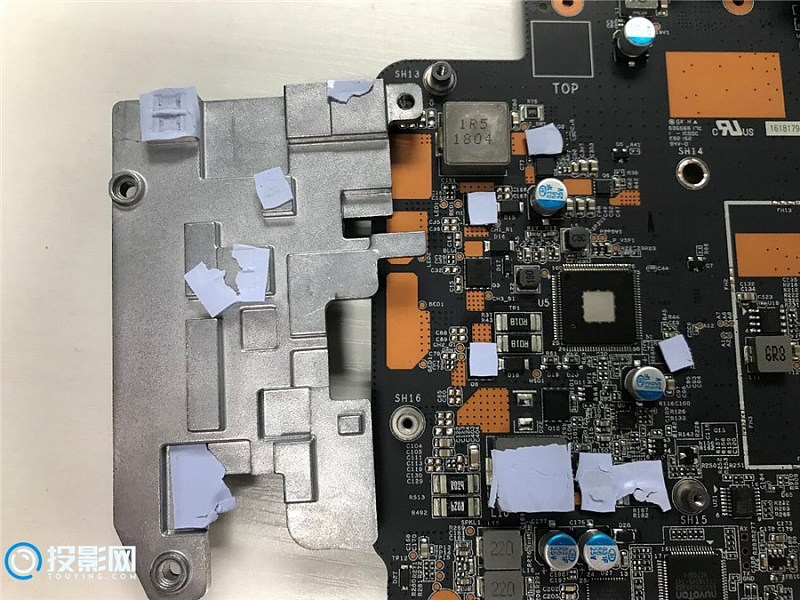

左侧还有一块硕大的散热器,打开后下方还有多片导热硅胶,为TI 的PAD3005,正是靠这个芯片驱动光机的LED光源。
奇怪的是CPU上方并没有看到散热器……

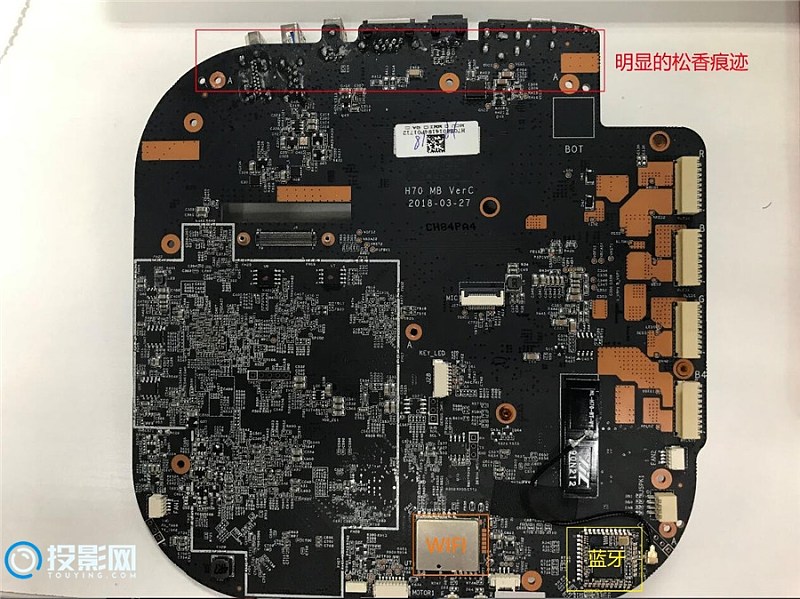

主板背面如下图,wifi模组和蓝牙位于背面。J7并没有使用时下流行的wifi、蓝牙二合一模组,不知是出于什么考虑。稍感失望的是,作为坚果这样的大厂商,连接器的焊接看上去居然是手工焊接的,遗留下来的松香也并未进行清理……

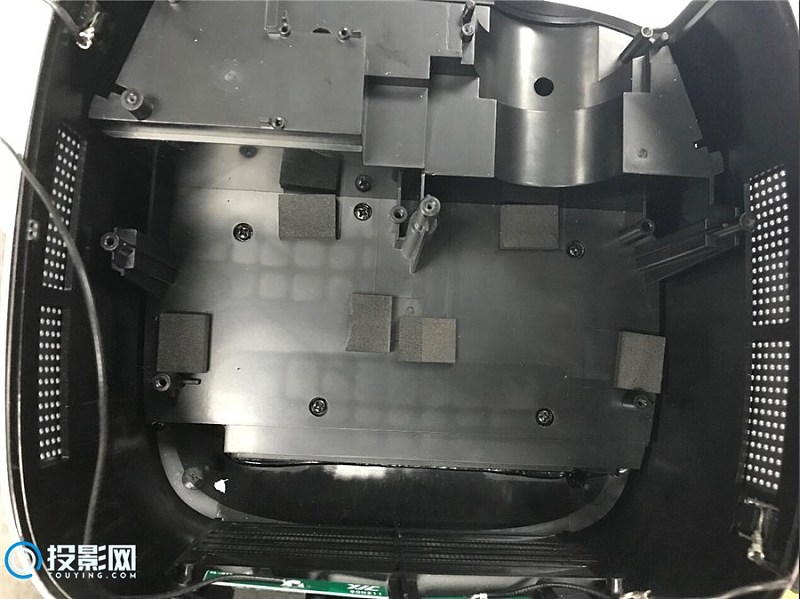

将主板取下来后,下方有一个塑胶支架,支架下就是光机、散热系统和音箱了。

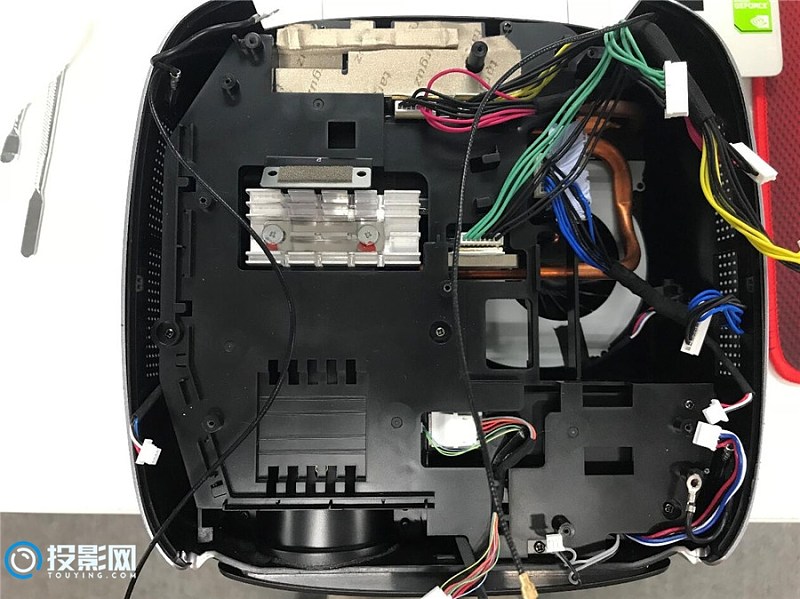

卸下支架上的螺丝,装机及散热器随支架一并被取下,下面是散热器和光机的一些特写:

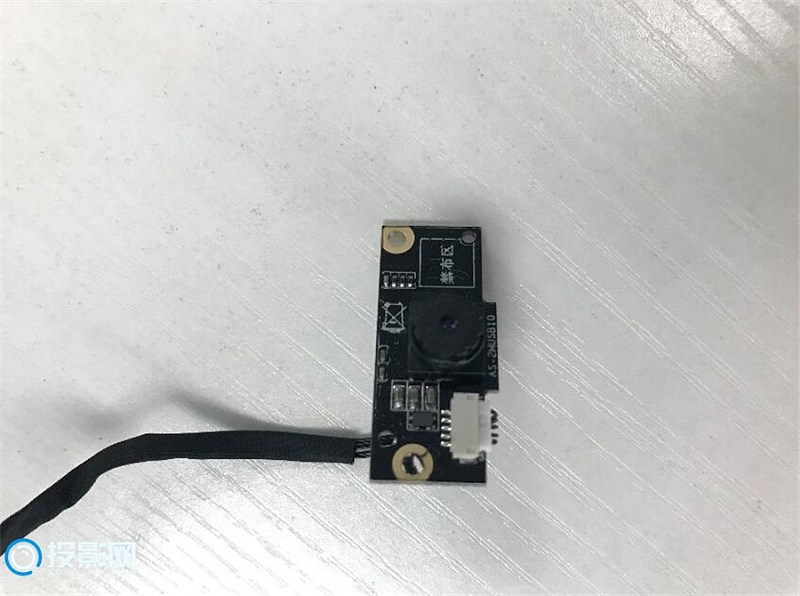

这时候我们刚好需要取下前文提到的光机保护镜片,见下图。顺便拆解了自动对焦用的摄像头,看PCB上的丝印似乎说明是一个USB摄像头,可用于USB传输的连接线并没有使用US屏蔽线。
将光机拆下后,剩余就是2个风扇和音箱部分了,由于音箱部分进行了打胶处理,小编就没有继续往下进行了。
以上就是小编本次坚果J7拆机的全过程,接下来给大家说几个点,总结一下
坚果J7投影仪优点:
坚果J7投影仪不足: 相关拆机内容:
|
